Схемы подключения приборов ТЕМА

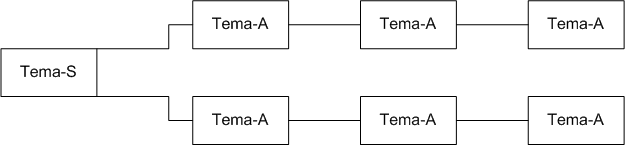

Прибор Tema-S подключает две линии связи (два направления).
На линиях -1, 2 может быть включено до 16 штук приборов Tema-A.

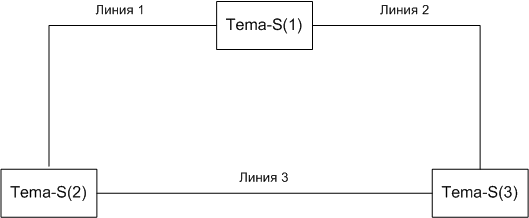

Прибор Tema-S подключает две линии связи (два направления).
Прибор 1 по линии-1 включает Прибор 2 и по линии-2 включает Прибор 3.
Сигнал на линию 3 не поступает.
Прибор 2 по линии-1 включает Прибор 1 и по линии-3 включает Прибор 3.
Сигнал на линию 2 не поступает.
Прибор 3 по линии-2 включает Прибор 1 и по линии-3 включает Прибор 2.
Сигнал на линию 1 не поступает.
На линиях -1, 2, 3 может быть включено до 16 штук приборов Tema-A.

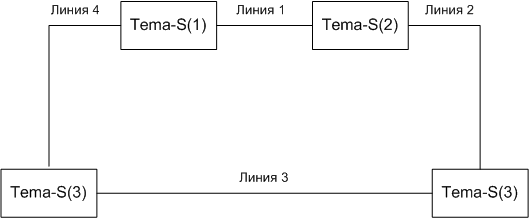

Прибор Tema-S подключает две линии связи (два направления).
Прибор 1 по линии-1 включает Прибор 2 и по линии-4 включает Прибор 4.
Сигнал на линии 2, 3 не поступает.
Прибор 2 по линии-1 включает Прибор 1 и по линии-2 включает Прибор 3.
Сигнал на линии 3, 4 не поступает.
Прибор 3 по линии-2 включает Прибор 2 и по линии-3 включает Прибор 4.
Сигнал на линии 1, 4 не поступает.
Прибор 4 по линии-3 включает Прибор 3 и по линии-4 включает Прибор 1.
Сигнал на линии 1, 2 не поступает.
На линиях -1, 2, 3, 4 может быть включено до 16 штук приборов Tema-A.
Прибор Tema-S подключает две линии связи (два направления).
Прибор 1 по линии-1 включает Прибор 2 и по линии-5 включает Прибор 5.
Сигнал на линии 2, 3, 4 не поступает.
Прибор 2 по линии-1 включает Прибор 1 и по линии-2 включает Прибор 3.
Сигнал на линии 3, 4, 5 не поступает.
Прибор 3 по линии-2 включает Прибор 2 и по линии-3 включает Прибор 4.
Сигнал на линии 1, 4, 5 не поступает.
Прибор 4 по линии-3 включает Прибор 3 и по линии-4 включает Прибор 5.
Сигнал на линии 1, 2, 5 не поступает.
Прибор 5 по линии-4 включает Прибор 4 и по линии-5 включает Прибор 1.
Сигнал на линии 1, 2, 3 не поступает.
На линиях -1, 2, 3, 4, 5 может быть включено до 16 штук приборов Tema-A.
